계기에 전원을 투입하면 SV표시기에는 입력센서 종류가 2초간 표시됩니다. 이때 사용하고자하는 센서와 동일한지 확인하십시오. 센서종류가 동일하지 않으면 계기가 정상적으로 동작하지 않습니다. 열전식 센서는 8가지종류 중 한가지를 설정하여 사용하십시오. 센서종류 설정은 설정모드 3번에서 하십시오.

전원투입후 PV치에 현재온도표시 SV치에 설정치표시후(공장출하시 0) MODE키를 누르면 PV표시기에 가 표시되면 제어온도를 설정하십시오. ▲키나 ▼키를 누르면 SV표시기의 수치가 증가 또는 감소합니다.

이때 ▲키나 ▼키를 누르면서 FAST키를 동시에 누르면 수치가 빠르게 증가 또는 감소합니다. 설정후 MODE키를 누르면 등록됨과 동시에 다음 파라메타가 표시됩니다. 파라메타의 종류는 다음과 같습니다.

주) Option으로 표시된 것은 표시하지 않습니다.

파라메타 종류(설정모드 1) MODE키를 누르면 다음과 같이 표시합니다.

측정치(PV) 표시기	명칭	설명	설정범위	출하시의 초기치
	주설정	제어온도 설정치	SLL~SLH	0
	제1경보	제1경보 설정치를 표시합니다. 주 설정에 대한 +,-의 편차설정입니다.	-100~+100	0
	제1경보	절대치 설정	SLL~SLH	0
	제2경보	제2경보 설정치를 표시합니다. 주 설정에 대한 +,-의 편차설정입니다.	-100~+100	0
	제2경보	절대치 설정	SLL~SLH	0
	비례대	비례제어를 하는 경우에 서정합니다.(0)으로 설정하면 ON/OFF제어를 하며 HYS 값으로 동작합니다. HYS 설정은 설정모드에 2에서 표시됩니다.	0.0~200.0	2.5
	적분시간	비례제어로 발생되는 옵셋(잔류편차)을 해소하고 보다 빨리 목표치에 도달하게 합니다. (0)을 설정하면 적분동작은 OFF 상태로 됩니다.	0~3600	200
	미분시간	출력의 변화를 예측하여 리플(Ripple)을 방지하고 제어의 안정성을 향상시킵니다. (0)을 설정하면 미분동작은 OFF상태로 됩니다.	0~1800	50
	안티리셋트 와인드업	적분효과에 의한 오버슈트, 언더슈트를 방지합니다. Auto Tuning으로 하면 자동으로 설정됩니다.	0~100	50
가열(C1), 냉각(C2) 출력일때 표시	조절감도	가열, 냉각 출력일때 표시되며 OUT(C1)와 (C2) 제어의 OVER LAP, DEAD BAND 값을 설정합니다. -10.0~0%(-)값이 OVER LAP 값, 0~10.0%(+)값이 DEAD BAND 값입니다. 주)ON/OFF 제어시 무효	SLL~SLH의 ±10%	0
	히터단선 경보	CT를 부착하여 히타단선시 히타단선 (HB) 경보동작. 주)경보동작을 하면 해제할 때까지 유효합니다. 해제는 전원을 OFF한 후 재투입하거나 설정치를 (0)으로 설정한 후 재설정하십시오.	0~100	0

자동연산 (PID AUTO-TUNING)

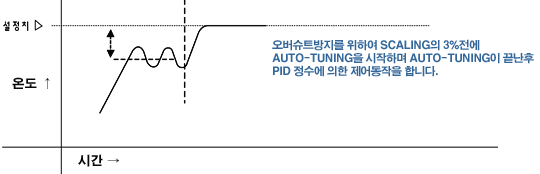

기본설정을 하고 난뒤 필히 AUTO-TUNING을 하여 주십시오. 오토튜닝은 ▲키와 ▼키를 동시에 누르면 전면표시부 AT램프가 깜빡거리며 오토튜닝을 시작합니다. 오토튜닝중에는 모든 파라메타를 변경할 수 없습니다. 오토튜닝을 중지하고 싶으면 ▲키와 ▼키를 동시에 한번더 눌러 주십시오. 전면 표시부의 AT램프가 꺼지고 오토튜닝을 중지합니다. 이때는 이전의 PID값으로 동작합니다.

설정모드 2. (FAST키 + MODE키)

설정후 MODE키를 누르면 등록후 다음 파라메타가 표시됩니다.

PV 표시기	SV 표시기	설명
	- - - -	설정치 잠금 해제
	L - - 1	설정치 잠금 설정
	LOCL	내부설정치로 동작
	RMOT	외부설정치로 동작
	15(1~120)	(C1)측 비례주기 설정
	15(1~120)	(C2)측 비례주기 설정
	0(-10~+10)	(C2)측 비례대 설정
	0.0~100.0	(C1)측 DIFFERENTIAL 설정
	0.0~100.0	(C2)측 DIFFERENTIAL 설정
	최대치	계기의 최대치 설정
	최소치	계기의 최소치 설정
	100(-10.0~+110.0)	출력의 상한치 설정 (4∼20mA)출력일 때
	0(-10.0~+110.0)	출력의 하한치 설정 (4∼20mA)출력일 때
	0(-30.0~+30.0)	SENSOR 보정
	0(-240~+240)	BIAS 설정(외부설정시)
	0(0~31)	계기번호 설정(통신설정시)
	HEAT(가열)	(C1)제어동작 정·역 지정
	COOL(냉각)	(C1)제어동작 정·역 지정

설정모드 3. (UP키 + FAST키 + MODE키를 동시에 3초)

설정후 FAST키를 누르면서 MODE키를 동시에 눌러야 다음 파라메타가 표시됩니다.

PV 표시기	SV 표시기	설명
	K - - C 아래 표1을 참고하세요.	센서종류설정
	rL - - 아래 표2을 참고하세요.	제어동작종류설정
	- - - - 아래 표3을 참고하세요.	제1경보동작종류설정
	- - - - 아래 표3을 참고하세요.	제2경보동작종류설정
	ON	히타단선경보 유 ㆍ무 설정
	- - - -	히타단선경보 유 ㆍ무 설정
	ON	전송출력 유 ㆍ무 설정
	- - - -	전송출력 유 ㆍ무 설정
	ON	외부설정 유 ㆍ무 설정
	- - - -	외부설정 유 ㆍ무 설정
	ON	Serial 통신 유 ㆍ무 설정
	- - - -	Serial 통신 유 ㆍ무 설정
	ON	출력치유 ㆍ무설정
	- - - -	출력치유 ㆍ무설정

※ 표1) 표준레인지

INPUT TYPE RANGE
TC K - - C. 0~1200℃
J - - C. 0~800℃
R - - C. 0~1600℃
S - - C. 0~1600℃
B - - C. 0~1800℃
T - - C. -199.9~400℃
PL2C. 0~1300℃
WR5C. 0~2300℃
RTD PTJC. -199.9~400℃
PTDC. -199.9~400℃
V LINE. -199.9~9999
※ 표2) 제어출력 종류

SV
표시기 설명
C1 C2
릴레이
또는
SSR 없음
DC4~
20mA 없음
릴레이
또는
SSR 릴레이
또는
SSR
릴레이
또는
SSR DC4~
20mA
DC4~
20mA 릴레이
또는
SSR
DC4~
20mA DC4~
20mA
※ 표3) 경보동작 종류

SV 표시기 설명
경보동작없음
상한경보
하한경보
상하한경보
범위내경보
상한대기부정보
하한대기부정보
상하한대기경보
절대치경보

필요한 기능을 선택한 후(PV표시기에 표시되는 파라메타) ▲키나 ▼키를 누르면 SV표시기 에 숫자 또는 영문이 변합니다. 알맞는 기능을 설정하십시오.

주의) 모든기능은 제품출하시 계기에 가장 알맞게 설정되어 있습니다. 꼭 필요한 경우에만 변경하십시오. 계기와 맞지 않는 설정을 하면 오동작의 원인이 됩니다. 입력 또는 경보동작은 변경 할 수 있으나 제어 출력은 변경하지 마십시오. (EXTERNAL FUSE : T2A/250V)

참고) 센서종류 설정시 TC는 8가지 중 1가지를 선택하십시오. 출하시 K(CA)TYPE TC로 출고된 제품은 RTD로 사용할 수 없으며, RTD로 출하된 제품도 TC로 사용할 수 없습니다.

입력이 V인제품은 DC 0∼1V, DC 1∼5V, DC 4∼20㎃, 중 한가지를 주문시 선정하여 주십시오. 입력범위에 대한 목성폭을 설정할 때 SCALING 상한치가 1000보다 적거나 SCALING 하한치가 -200보다 크게 설정하면 자동적으로 소숫점 1행을 표시합니다. 이때 설정 모드2의 SLL을 먼저 -200보다 크게 설정하십시오. 제어출력설정은 변경하지 마십시오.

단, AL2는 냉각용(C2, 릴레이 출력일때)으로 변경 사용할 수 있습니다.
