(주)한생계기의 모든 제품(열전대, 측온저항체, 써믹, 레지믹, 하이-써믹등)은
  출하 전에 다음 절차서에 따라 검사 및 시험을 합니다.

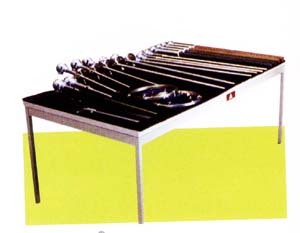

Hot Junction, 용접, 명판, 기타 여러 부품의외관
및 결합된 구조의 최종 상태를 시각적으로 검사
합니다.  고객이 의뢰할 경우 용접 부위의 색 침투
(色浸透 : Color Penetration) 검사를 할 수 있습니다
.


특별히 지정한 규격이 없을 경우, 치수 검사는 다음 표에
따라 실시 합니다.

 blue01_next.gif 일반 열전대

 blue01_next.gif 써믹의 경우

aniattenion.gif주의 : 보호관 또는 써머웰과 결합된 써믹의 경우는 기능상 문제를 초래하지 않는 범위 내에서의 길이를
             합격으로 처리 합니다.

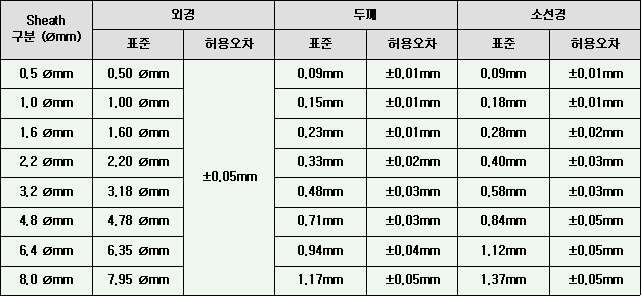

 blue01_next.gif 써믹의 치수 규격 (Two Conductor Type)




  전기 저항 검사는 다음 표에 따라 합니다.

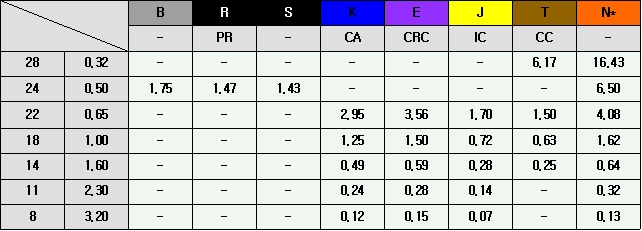

blue01_next.gif  일반 열전대 소선의 저항값

*섭씨 0℃에서 (+)와 (-)간에 측정된 저항값


                             * Hoskins 사의 등록 상표
                                  Ref : JIS C 1602-1981
                                                  단위 : Ω/m

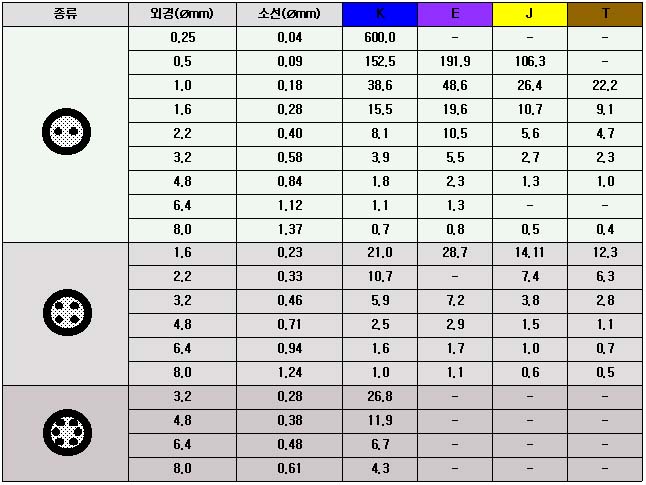

 blue01_next.gif  써믹의 정상 루프 저항값

*섭씨 20℃에서 (+)와 (-)간에 측정된 저항값                                                              단위 : Ω/m

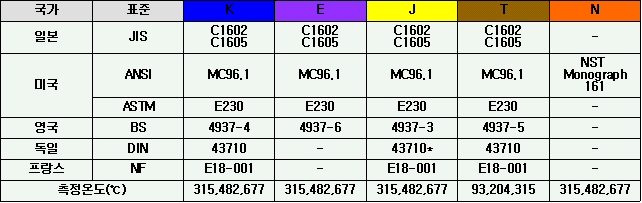

교정 시험은 다음의 국가 표준과 열전대 소선의 조합에 따라 각각의 온도에서 실시합니다.
    고객에 의해 적용 표준이 정해 집니다.
* 다른 국가간에 표준과 사용온도 범위는 약간의 차이가 있다
.

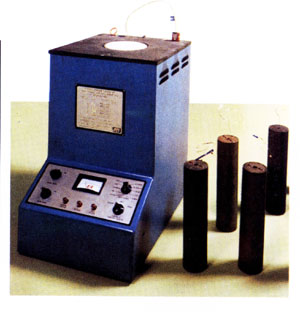

기전력 교정 시험은 소선의 조합에 따라 일정한 온도에서 각 품목을 비교하거나 또는 고정점 방법
    중에 하나를 택합니다.  하이 써믹의 시험은 끓는물(100℃)에서 전량 실시 합니다.  -50∼1,000℃

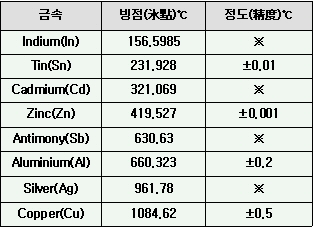

    범위의 비교 시험 또는 여러가지 순 금속(In, Sn, Cd, Zn, Sb, Al, Ag, Cu)에 의한 고정점 시험 역시, 이전의
    순서에 따라 실시합니다.

※ 사용된 금속의 순도에 따라 약간의 정도
    편차가있습니다.





   열전대 소선과 외부 금속간의 절연 저항은 실온(室溫)에서 DC250V 또는 500V 메가
      테스터로 측정합니다.




선간 저항 시험, 내전압 시험, X-Ray 시험, 진돌 시험, 압력 시험, 헬륨 누설 시험등 고객의
      요구시 시행하고 Report 제출이 가능합니다.
