We can design custom made module
for your comprihensive humidity application.

HANDY DIGITAL 온습도계 MODEL TRH-CA는 휴대용으로 손쉬운 검출을 위해 밧데리로 동작하는 온습도계로서 온도 및 상대습도를 지시한다. 또한 COMPUTOR 연산으로 로점 또는 습구온도를 지시한다. 밧데리의 수명은 9VOLT. BATTERY로 연속사용시 40시간까지 사용할 수 있다.
Specification	Temperature	Humidity
Measurement Range	-20∼80℃	10∼99.9％RH
Accuracy	±0.3℃	±2％RH
Power Supply	9VDC Battery (40 Hours consecutive)
Features	① Humidity. Temp.(℃/℉)and Wet bulb Temp. (or Dew Point Temp.) can be indicated ② Calibration Feasibility ③ Auto Power shut off
Accessory	Battery, Carrying Case
Physical Dimension	175×82×25㎜(Body), 22 dia.×215㎜(Probe)
Weight	Approx. 500ｇ

정밀형 DIGITAL 온습도계 MODEL TRH-3A는 확실하고 신뢰성이 있는 신영SENSOR를 사용하여 넓은 측정범위로 측정하기 위한 정밀한 온습도계이다. 풍부한 SENSOR PROBE TYPE과 고객의 요구에 맞춰 ANALOG OUTPUT이 준비되어 있다.
Specification	Temperature	Humidity
Measurement Range	-10×80℃	10∼99.9％RH
Accuracy	±0.5℃	±2％RH
Power Supply	AC Adaptor or 4dry cells (50 hours)
Display	Simultaneous 3 digit display of temperature and humidity
Output Signal	0∼1VDC for 0∼100％RH, 0∼100℃
Accessories	Batteries, AC Adaptor (100VAC), Output Signal Cord(75Cm)
Optionad	Carring Case Probe Extension Cable 1.5m/3m/ 5m/10m/20m/30m
Physical Dimension	148×67×190㎜ (Main Body only)
Weight	Approx. 800ｇ (Main Body only)

고정도DIGITAL 온습도TRACER 최신의 기술로 탄생시킨 TRH SERIES의 최고봉, TRH-5S MARKⅡ는 MICRO-PROCESSOR에 의한 CALIBRATION 기능탑재. 다른 SENSOR PROBE의 편차를 가능한 한 최소로 하여 2종류의 고분자 SENSOR를 사용하여 0~99.9% RH의 넓은 범위를 높은 정도로 실현하였다. 모든 기술을 투입한 고정도 DIGITAL 온습도계로서, 정도 ±1%RH의 추구는 신영의 새로운 도전이라 할 수 있다.
Specification	Temperature	Humidity	Dew Point
Measurement Range	-20∼80℃	0∼99.9％RH	-20∼+80℃
Accuracy	±0.5℃	±2％RH	±1℃
Power Supply	AC Adaptor & Rechargeable Nicd Batteries (8hours)
Resolution	0.1℃ and 0.1％RH
Features	Temperature and humidity tolerance can be kept within ±0.3℃ and ±1％RH by calibration.
Optionad Accessory	RS-232C Board, GPIB, Multi-scanning unit
Physical Dimension	180×70×260㎜ (Body)
Weight	Approx. 3㎏ (Body)

온습도기록계 지금까지 모발식자기기록계로서는 만족못하는 고객의 요망에 대응해 개발된 다목적온습도기록계TRH-21. 온도SENSOR에는 반도체소자, 습도SENSOR에는 고신뢰성의 고분자습도SENSOR "SHINYEI HUMENT(HPR-MQ)"의 사용으로 HYSTERESIS를 최소로 하여 응답속도를 빠르게 하였다. 전원은 건전지와 AC100V를 다 사용할 수 있으며,모든 현장에서의 온습도기록에 대응한다
Specification	Temperature	Humidity
Measurement Range	-10∼40℃	20∼99％RH
Accuracy	±0.5℃	±3％RH
Power Supplies	4 dry cells(Alkari"C") or AC Adaptor
Features	1.5m probe extension cable enables Measurement at remote or cramped location. 10m rolled recording paper enables 30 days consecutive record.
Accessory	Batteries and 2 rolls recording paper
Optional Accessory	AC Adaptor enability
Physical Dimension	150×96×209㎜ (Body)
Weight	Approx. 1.7㎏

실내형온습도변환기 RHD-J SERIES는 습도SENSOR의 신뢰성은 물론, 호환성과 설치장소에서 간단히 CHECK 교정이 가능한 온습도 CHECK용 출력단자를 장치하는 등 사용의 편리함을 추구하고 있다. 또, 습도의 출력신호에서는 전류ㆍ전압 2종류, 온도 출력신호에서는 전류ㆍ전압ㆍ저항의 3종류를 준비하고 있다.
Specification	Temperature	Humidity
Measurement Range	0∼50℃	20∼90％RH
Accuracy	±0.5℃	±3％RH
Power Supply	12VDC or 24VDC selectable
Features	Current Signal Output DC 4∼20㎃ for 0∼100％RH and 0∼50℃ Voltage Signal Output 0∼10mVDC, 0∼100mVDC or 0∼1VDC for 0∼100％RH and 0∼50℃ all selectable by internal switch
Interchangeable	Sensor Type No. MQ-JV/MQ-JC
Physical Dimension	120×70×41㎜
Weight	Approx. 130g(Body) .40g(Base plate)

PROCESS용 온습도변환기 THT-S SERIES는 견고한 BODY와 방진ㆍ방적구조이며 온습도 출력은 전류출력 으로 온습도 각각 2선식의 결선방식으로 지시계ㆍ기록계ㆍ조절계등과 간단히 접속. 고정도로 안정성이 높은 계측과 제어가 가능하다. 형식으로는 DUCK TYPE과 WALL TYPE의 2종류가 준비되어 있다.
Specification	Temperature	Humidity
Measurement Range	0∼50℃	0∼95％RH
Accuracy	±0.5℃	3％RH
Power Supply	12VDC∼24VDC
Features	Current Signal Output (4∼20㎃DC for Humidity 0∼100％RH) Model No. THT-SD for duct mount type Model No. THT-SW for well mount type Water and dust resistant, DIN standard housing case.
Interchangeable	Sensor Type No. THT-S-V1
Physical Dimension	120×80×55㎜
Weight	Approx. 300g

SEPARATE형 온습도변환기 온습도변환기 THT-B SERIES는 KNOW-HOW를 응축하여 고정도 계측을 요구하는 연구소와 실험실에서 사용되고 있다. SENSOR 부의 완전 호환성과 입출력전압을 선택 S/W의 절환으로 간단히 선택 가능하다. 풍부한 SENSOR 종류와 FLEXIBLE 한 LEAD WIRE 채용으로 사용의 편리함을 실현했다.
Specification	Temperature	Humidity
Measurement Range	-10∼60℃	20∼95％RH
Accuracy	±0.5℃	±3％RH
Power Supply	11VDC∼27VDC or AC Adaptor
Features	Voltage Signal Output DC0∼10mV, 0∼100mV,0∼1V for 0∼100％RH DC-1∼6mV, -10∼60mV, -100∼600mV for -10∼60℃, -2∼12mV, 20∼120mV, -200∼1200mV for -10∼60℃
Temperature Sensor	Pt 100Ω
Physical Dimension	150×58×27㎜
Weight	Approx. 100g

분류식 정밀 습도공급장치 BIO 기술의 연구를 시작하여 신소재 개발, 정밀기기 제조등 고도한 과학기술이 요구되는 현대에서는 시험환경에 있어서 습도(수분)관리는 지극히 높은 정도가 요구되고 있다. SRG SERIES는 이런 요구에 응답하기 위해 지금까지 당사의 분류식항습발생장치의 기술과 KNOW HOW를 살려, 정도를 유지하는 목적에 맞추어 타 장치에 임의의 항습공기를 공급할 수 있다.
Controlled Temperature	10℃∼40℃
Humidity Generating Range	0∼100％RH
Guaranteed Range for Humidity	10∼90％RH
Humidity Repeatability	±1％RH
Humidity Generating Volume	10 Liters/min
Applied Air - Regulated and compressed oilless dry air	Dew Point : below-30℃ 0.2MPaG
Power Source	100V,220V, or 240VAC
Physical Dimension	400×415×650㎜ (Main Body) 260×410×340㎜ (Control box)
Weight	Approx. 81㎏

분류식 정밀 항습발생장치 습도는 타 물리량과는 틀려 그 기준을 간단히 나타내는 것이 어렵고 안정한 상태로 유지하는 것도 곤란하다. 신영은 이문제를 분류법에 의한 항습발생개발에 의해 해결했다. 광범위, 고정도, 고재현성,고안정성을 간단조작으로 습도 ±1%RH 이내의 정밀한 공기를 CHAMBER 내에 발생시키는 분류식항습 발생장치 SRH SERIES. 그것은 습도SENSOR의 개발ㆍ생산까지 여러 가지 분야의 연구에 이르기까지 수많은 실적 을 갖고 있다.
Controlled Temperature with chiller	5℃∼60℃
Humidity Generating Range	0∼90％RH
Accuracy of Humidity	±1％RH
Accuracy of Temperature	±0.5℃
Humidity Generating Volume	10 Liters/min
Humidity Stabilization period	180sec/0 100％RH
Applied Air - Regulated and compressed oilless dry air	Dew Point : -30℃ 0.5MPaG
Power Source	100V,220V, or 240VAC
Flow Meter	Rotermeter or Thermal Mass Flow Meter
Physical Dimension	800×650×1000㎜
Weight	Approx. 120㎏
Remarks	Oiless pressure air over 0.5M PaG is required. Temp. range-10∼80℃ avrilavle at your choice.

고정도 습도SENSOR를 사용하여 산업현장과 생산라인의 어떤 계기에도 맞춰 새로운 습도사양을 가능케 하였으며 고객사양에 맞추어 어떤 DESIGN 으로도 제작이 가능하다.
Application9	Temperature, Humidity, Dew Point Temp and wet Bulb Temperature
Temperature Range	-20∼80℃
Humidity Range	0∼99.9％RH
Power Source	AC or DC (Battery Operated)
Output Signal	Either Current or Voltage Signal Output On/Off Signal Transmission
Remarks	We can incorporate your specifications into new design PCB for your comprehensive application and special requirement.

특징 및 사양	TRH-SERIES			THT-B SERIES
특징 및 사양	CA	3A	5S	THT-B SERIES
표준형 실내 및 실외에서의 온습도측정	THP-CA	THP-20	THP-50 THP-50C
평형 의복내, 벽사이의 협소한 장소에 적합	THP-CA3	THP-23	THP-53	THP-B3/B3T
단통형 항온항습CHAMBER나 협소한 장소에 적합	THP-CA4	THP-24	THP-54	THP-B4/B4T
내압형 TANK, DUCK, 배관등의 압력이 있는 장소에 적합 테프론재질(내압0.5MPa)	THP-CA5	THP-25	THP-55	THP-B5/B5T
내압형 TANK, DUCK, 배관등의 압력이 있는 장소에 적합 JIS규격에 맞는 스텐레스 재질(내압1.0MPa)	THP-CA6	THP-25A	THP-55A	THP-B5A/B5AT
방진형 먼지로부터 보호하는 필터를 사용하여 먼지가 많은 장소에 적합	THP-CA7	THP-27	THP-57	THP-B7/B7T
초박형 SENSOR부 두께가 2.8mm 초박형.	THP-CA8	THP-28	THP-58	THP-B8/B8T
FLANGE형 JIS규격에 적합한 FLANGE TYPE(내압1.0MPa)	THP-CA9	THP-29	THP-59	THP-B9/B9T
상자형 50(W)X22(H)mm 상자형으로 방, 벽등에 취부하여 사용	-	THP-210	THP-510	THP-B10/B10T

특징 및 사양의 상세도면
표준형

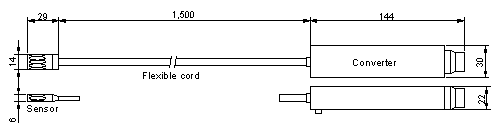

평형
단통형

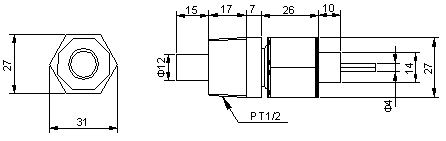

내압형

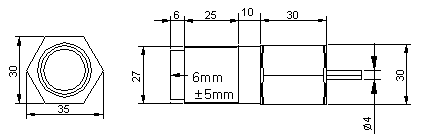

내압형
방진형

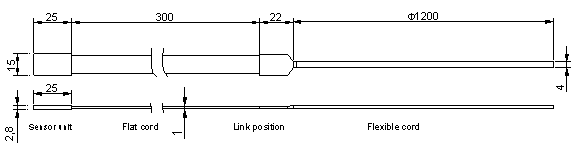

초박형

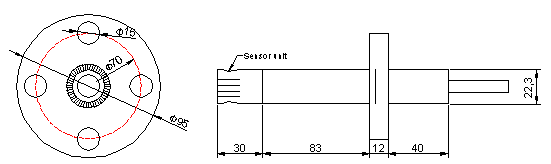

FLANGE형

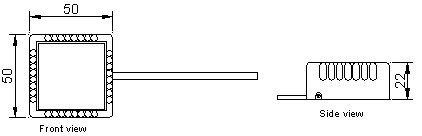

상자형

  신영의 습도센서는 각종기계, Transmitters, Process controls, 연구소 설비, 가정에서 쓰이는 제품, 그리고 다른

  각종 산업에 적용되는 제품과 정밀한 계산이 필요한 주위의 대기에 대한 측량 등

  광범위한 곳에 적용된다. 왼쪽의 그림은 습도센서의 조직도를 나타낸 것 이다.

1.외부의 높은 온도와 습도를 측정

2.낮은 이력(履曆)현상

3.넓은 범위의 습도를 측정

4.소형화와 고기능화

5.빠른 동작시간

6.외부의 측정에서 높은 정확도를 가짐

① 기판
② 금전극
③ Over Coating
④ Ag-Pd전극
⑤ Lead Frame
⑥ 감습판

NO	TEST CONDITION	TEST SPECIFICATION	TEST PERIOD	VARIATION
1	LOW TEMP TEST	센서 주위의 온도를 -40℃밑으로 유지	1,000 HOURS	< 2% RH
2	HIGH TEMP TEST	센서 주위의 온도를 120℃밑으로 유지	1,000 HOURS	< 2% RH
3	TEMPERATURE CYCLE	주기적으로 -20℃에서 30분 85℃에서 30분을 TEST함	100 CYCLES	< 2% RH
4	HUMIDITY CYCLE	주기적으로 10% 습도에서 30분 90% 습도에서 30분을 TEST함	1,000 CYCLES	< 3% RH
5	CONDENSATION CYCLE	5℃에서 50%의 습도 일 때 45분 30℃에서 90%의 습도 일 때 45분	70 CYCLES	< 2% RH
6	LOW HUMIDITY	습기를 빼낸 건조한 POLYBAG에서 센서를 TEST	2,196 HOURS	< 1% RH
7	HIGH TEMP & HIGH HUMIDITY	주위의 온도를 60℃ 습도를 99%로 유지	1,000 HOURS	< 4% RH
8	WATER SOAK	센서를 물에 담근다	1 MINUTE	< 2% RH
9	CONDENSATION CYCLE	습도 50%의 상태에서 주기적으로 -20℃와 25℃에 1분씩 유지 시킨다	100 CYCLES	< 1% RH
10	CIGARETTE SMOKE	담배 288개를 태워 연기 속에 센서를 TEST	8 HOURS	< 2% RH
11	OIL MIST TEST	SEALED된 상자 안에 OIL을 분무하여 센서의 동작 상태를 TEST 한다	5 CYCLES	< 2% RH
12	ORGANIC SOLVENT	BENZENE 30% TOLUENE 30% XYLENE 40%를 혼합한 곳에서 TEST	2,150 HOURS	< 2% RH
13	ALCHOHOL RESISTANCE	공기에 ETHANOL 50%를 포함한 곳에서 TEST	300 HOURS	< 3% RH
14	TOLUENE RESISTANCE	공기중 100%의 TOLUENE과 1VOLT의 전원을 공급 할 때 TEST	500 HOURS	< 3% RH
15	FORMALIN RESISTANCE	공기중 FORMALIN 50%를 포함한 곳에서 TEST	1,000 HOURS	< 4% RH
