일반적으로, 금속 도체의 전기 저항은 온도 변화에 따라 달라집니다. 이 현상을 활용(活用)한 온도
센서를 저항온도계(Resistance Thermometer) 또는 측온저항체 (測溫底抗體 RTD : Resistance Temperature Detector)라 부르고, 다른 온도센서보다 정밀하게 측정할 수 있습니다.

특징
  일반 산업용 측온 저항체는 다음과 같은 특징이
  있습니다.
  1. 좋은 감도(感度)
  2. 우수한 안정성(安定性) 및 재현성(再現性)
  3. 높은 정도(精度)

구조 및 측정 방법
구조
온도가 변할 때 전기 저항이 따라 변하는 금속선을 "저항선"이라 부릅니다. 이 저항선(주로 백금선)을 사용하여 제작한 온도센서를 측온 저항체라 부릅니다. 일반적으로, RTD(측온 저항체)란 저항체 소자, 리드선,보호관 및 터미널이 조립된 완성품을 말합니다.

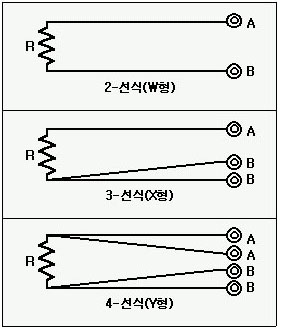

R=RTD Element
= Terminal = Lead Wire
A or B=Code for Terminal

측정 방법
2-선식(W형) : 저항체 소자를 그림과 같이 두선으로 연결 합니다. 다른 방법의 센서보다 저렴하지만 선간 저항에 영향을 받기 쉬어 오차를 발생하기 때문에 고정밀도의 온도 측정은 할 수 없습니다

3-선식(X형) : 저항체 소자를 세 선으로 그림과 같이 연결 합니다. 이 방법은 산업용으로 실용적이기때문에 가장 널리 사용 됩니다.

4-선식(Y형) : 선간 저항을 효과적으로 제거할 수있는 방법으로 특히 고 정밀도를 요구하는 온도 측정에 유리하지만 다른 방법의 센서에 비해 가격이 높습니다.

실제 사용시 주의사항

정확한 온도측정을 위해선 적당한 RTD 선정이 가장 중요합니다. 온도를 정밀하게 측정하기 위해, 부식, 기계적 충격 및 기타 환경 조건에 따라 저항체 소자, 보호관, 예상되는 열 저항에 따르는 구조 및 고정(설치)방법 등의 사항을 고려해야합니다

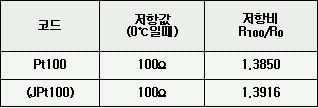

일반 저항값

JPt 100Ω은 앞으로 폐지될 코드입니다.
R100은 100℃때 R0는 0℃때 저항값입니다.

사용온도범위

JPt는 고온이 0∼650℃까지 입니다.

온도 허용오차

등급 및 정격전류

JPt 100Ω은 앞으로 폐지될 코드입니다.ItI는 섭씨 온도의 절대값입니다

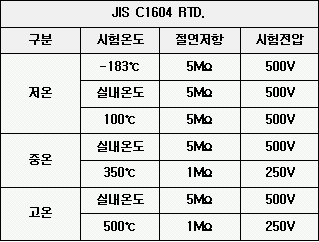

절연저항 및 내전압

1) 절연 저항은 상기 표와 같습니다.
2) 시험 전압은 1분간 가해 집니다.
4.8Φ 이하는 전압이 절반으로 됩니다.
